RV微型蝸輪蝸桿減速機
一、概述
鋁合金微型蝸輪蝸桿減速機(RV減速機）是我公司RV減速機研究所研制的新一代實用型產品，該產品符合Q／JF01—1999標準，按標準設計。RV蝸輪蝸桿減速機采用新工藝，新材料生產，吸收了先進技術并加以創新，使其整機性能優于國內同類型產品。
微型蝸輪減速機適用于食品、皮革、紡織、玻璃、陶瓷、醫療、化工、輕工等機械設備的減速傳動，是現代化傳動系統實現單機傳動及生產流水線上實現機電一體化的選擇。
二、特點
1、方箱外形、優質鋁合金壓鑄造箱體，美觀大方。
2、散熱性能優良、承載能力大。
3、多面安裝、空心輸出軸結構，另配有各種輸入、輸出方式，并能方便的與其他機械組合，適應性強。
4、傳動平穩、寧靜無噪音、安全可靠、效率高。
5、機型小巧、結構緊湊、體積小、重量輕、節省安裝空間。
三、型號、中心距、速比、標記
1、型號、中心距
2．型式：

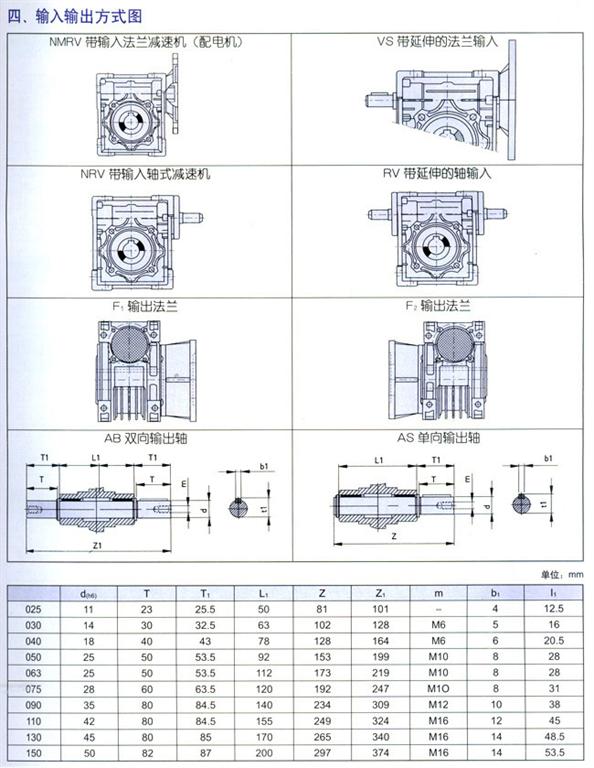

輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。
F…(1～2)帶輸出法蘭。V5配同向輸入軸。AS配單向輸出軸。AB配雙向輸出軸(見圖1)。
3、減速機單機速比：有7.5、10、15、20、25、30、40、50、60、80、100。
4．聯體方式：
見113、1 14頁(速比大于100～10000選用)

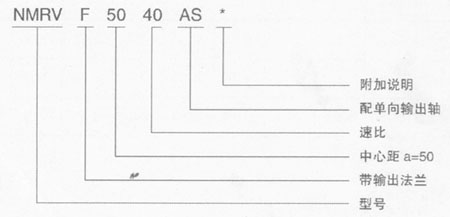

5.標記示例

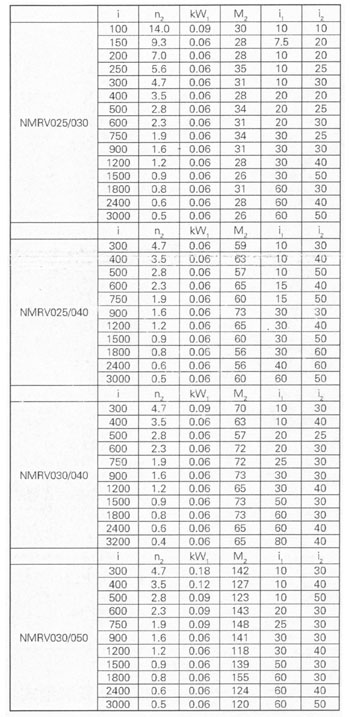

十、NMRV雙蝸輪減速機參數表

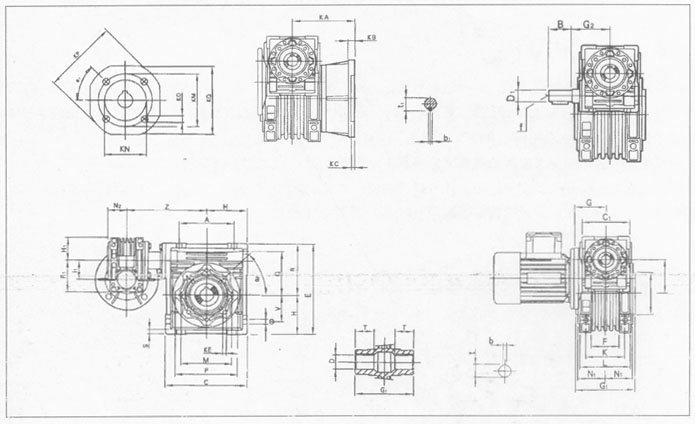

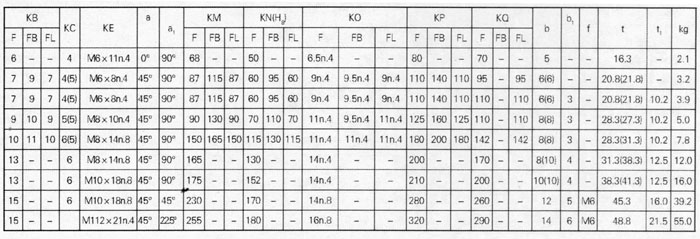

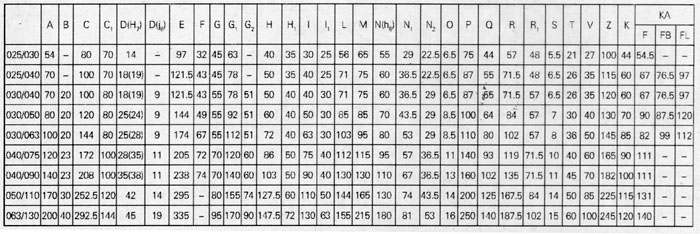

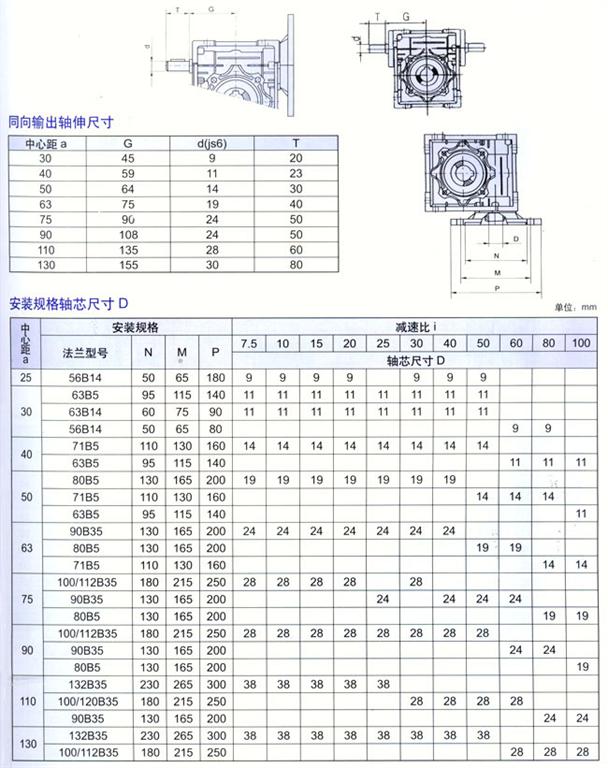

十一、組合外形及安裝尺寸
基本型號：
RV25 RV30 RV40 RV50 RV63 RV75 RV90 RV110 RV130 RV150
NRV25 NRV30 NRV40 NRV50 NRV63 NRV75 NRV90 NRV110 NRV130 NRV150
NMRV25 NMRV30 NMRV40 NMRV50 NMRV63 NMRV75 NMRV90 NMRV110 NMRV130 NMRV150
